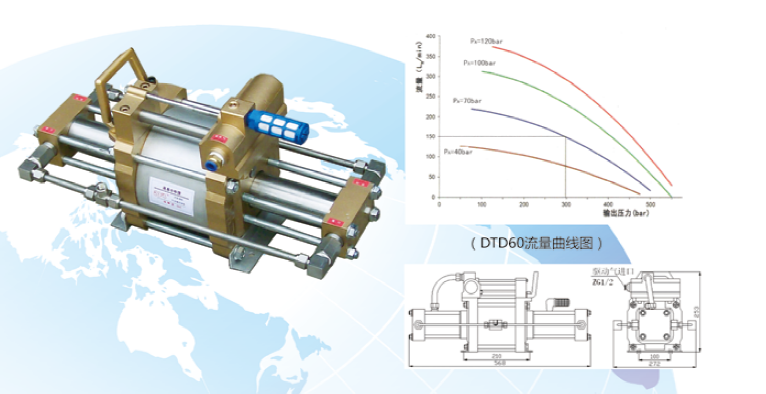

DTD系列气体增压泵
产品介绍
压力达800bar(11600psi)
DTD系列是单驱动头,单级双作用泵,泵体采用优质铝合金和不锈钢缸体柱塞,全部密封件均为进口优质产品,采用单气控平衡气体分配阀来实现泵的往复运动,最大设计驱动气压为10bar,适用于气体、空气和工业气体,例如氮气、氩气、氢气和氦气等进行压缩,能够用于防爆场所,满足各种应用领域的要求。
DTD系列泵的驱动活塞直径为160mm,泵头均带有排气冷却装置。
DTD系列气体增压泵参数表
型号 | 增压比 | 最小气体入口压力PA(bar) | 最大气体入口压力PA(bar) | 最大允许出口压力PB(bar) | 气体出口压力计算公式PB | 气体入口尺寸 | 气体出口尺寸 | 最大流量L/min@PL=6bar |
DTD10 | 10:1 | 5.5 | 80 | 80 | 10PL+PA | ZG1/4 | ZG1/4 | 372@PA=6 |
DTD15 | 15:1 | 7.5 | 120 | 120 | 15PL+PA | ZG1/4 | ZG1/4 | 240@PA=20 |
DTD25 | 25:1 | 10 | 200 | 200 | 25PL+PA | ZG1/4 | ZG1/4 | 154@PA=20 |
DTD40 | 40:1 | 15 | 320 | 320 | 40PL+PA | ZG1/4 | ZG1/4 | 115@PA=20 |
DTD60 | 60:1 | 25 | 480 | 480 | 60PL+PA | ZG1/4 | ZG1/4 | 92@PA=40 |
DTD100 | 100:1 | 35 | 800 | 800 | 100PL+PA | ZG1/4 | ZG1/4 | 74@PA=40 |
*出口压力为驱动气压为8bar时的压力。
以上性能基于驱动气压6bar。
驱动气体压力为7bar时流量大约之6bar增大15%。
驱动气体压力为5bar时流量大约之6bar减少15%。
