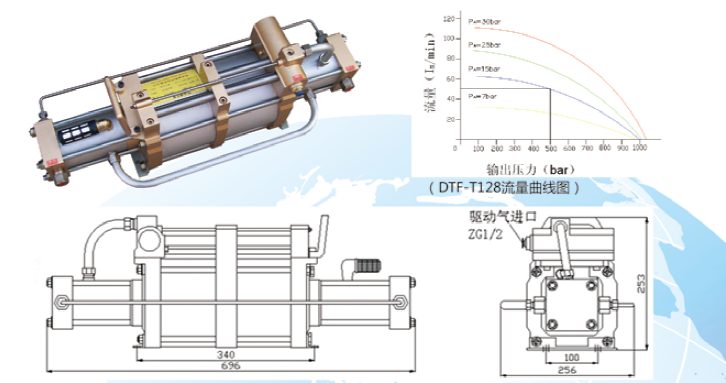

DTF-T系列气体增压泵
产品介绍
压力达1600bar(23200psi)
DTF-T系列是双驱动头,双级双作用泵,泵体采用优质铝合金和不锈钢缸体柱塞,全部密封件均为进口优质产品,采用单气控平衡气体分配阀来实现泵的往复运动,最大设计驱动气压为10bar,适用于气体、空气和工业气体,例如氮气、氩气、氢气和氦气等进行压缩,能够用于防爆场所,满足各种应用领域的要求。DTF-T系列在相同驱动气压力下,相比DTT系列压力提升2倍,在同等压力要求的条件下,流量比DTT系列大50%。
DTF-T系列泵的驱动活塞直径为160mm*2,泵头均带有排气冷却装置。
DTF-T系列气体增压泵参数表
型号 | 增压比 | 最小气体入口压力PA(bar) | 最大气体入口压力PA(bar) | 最大允许出口压力PB(bar) | 气体出口压力计算公式PB | 气体入口尺寸 | 气体出口尺寸 | 最大流量L/min@PL=6bar |
DTF-D12 | 12:1 | 7 | 32 | 32 | 12PL+PA | ZG1/2 | ZG1/2 | 555@PA=6 |
DTF-D20 | 20:1 | 10 | 160 | 160 | 20PL+PA | ZG1/4 | ZG1/4 | 378@PA=8 |
DTF-D32 | 32:1 | 15 | 256 | 256 | 32PL+PA | ZG1/4 | ZG1/4 | 282@PA=8 |
DTF-D50 | 50:1 | 20 | 400 | 400 | 50PL+PA | ZG1/4 | ZG1/4 | 198@PA=8 |
DTF-D80 | 80:1 | 35 | 640 | 640 | 80PL+PA | ZG1/4 | ZG1/4 | 146@PA=8 |
DTF-D128 | 128:1 | 45 | 1024 | 1024 | 128PL+PA | ZG1/4 | ZG1/4 | 131@PA=8 |
DTF-D158 | 158:1 | 45 | 1264 | 1264 | 158PL+PA | ZG1/4 | ZG1/4 | 68@PA=8 |
DTF-D200 | 200:1 | 75 | 1600 | 1600 | 200PL+PA | ZG1/4 | ZG1/4 | 47@PA=8 |
*出口压力为驱动气压为8bar时的压力。
驱动气体压力为9bar时流量大约之8bar增大15%。
驱动气体压力为7bar时流量大约之8bar减少15%。
