PV-5110

PV-5110

特点：●顶部照明的落地式投影仪；

          ●可方便操作的屏幕（高度：960mm，与水平方向的倾斜角度：32⁰）更便于轻松测量和观察；

          ●投影屏量角器的数字显示和屏幕指标线在LED照明下显示都易于读取；

          ●使用5X投影镜头时，无需移动工件就能获得100mm的视野。

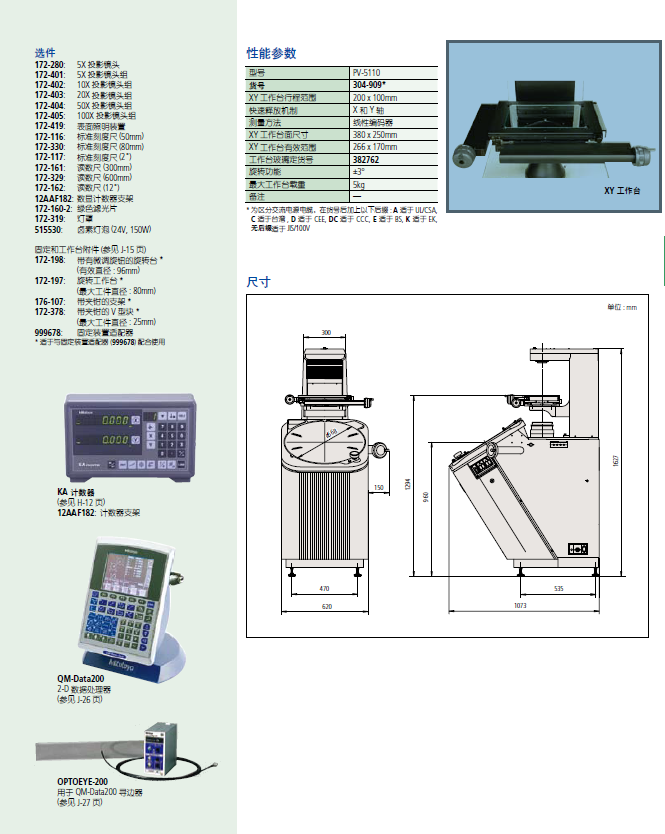

规格

投影屏幕	型号	PV-5110
投影图像		倒立倒像
投影屏幕	有效直径	Φ508mm
	屏幕材料	精细磨砂玻璃
	屏幕旋转	±3600（显示为±3700）
	角度读数	数显计数器（LED)(ABS/INC模式切换，调零）
	分辨力	1'或0.010（可切换）
	机械装置	微调和锁紧
	十字线	900（实线）
投影镜头	放大倍率	5X,10X（标准配置）,20X,50X,100X
	镜头安装	快速插入式
倍率精度	透射照明	标称放大率小于±0.1%
	反射照明	标称放大率小于±0.15%
照明	透射照明	卤素灯泡（24V,150W，500小时）远心光学系统，2-step高/低亮度转换，可与彩色滤光片组合使用，吸热滤光片，内置冷却风扇
	反射照明	卤素灯泡（24V,150W，500小时）吸热滤光片，可调聚光镜头，双斜反射照明装置（5X,10X,20X)，内置冷却风扇，2档（高/低）亮度切换
测量范围（X*Y)		200*600mm(164*68mm,使用5X镜头时无阴影范围）
分辨率		——
