PH-3515F,PH-A14
产品介绍
PH-3515F,PH-A14
特点:●采用水平光学系统的台式投影仪;
●适于螺纹间距测量——工件旋转时,图像不会产生毛边或扭曲;
● 日光屏显示正像(倒像:PH-A14);
●直径为356mm的投影屏幕带有十字交叉细线参考线,易于校正;
●1"或0.010数显角度测量(PH-3515F);
●载重工件和光栅尺配合使用,确保快速、高精度测量。

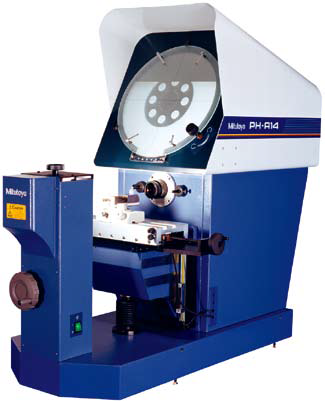

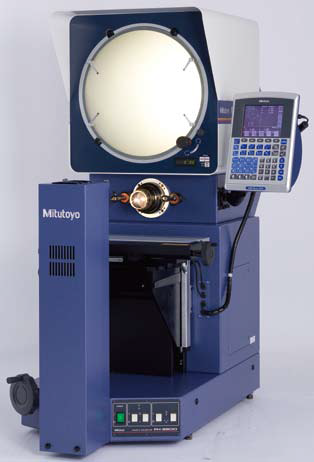

PH-3515F PH-A14

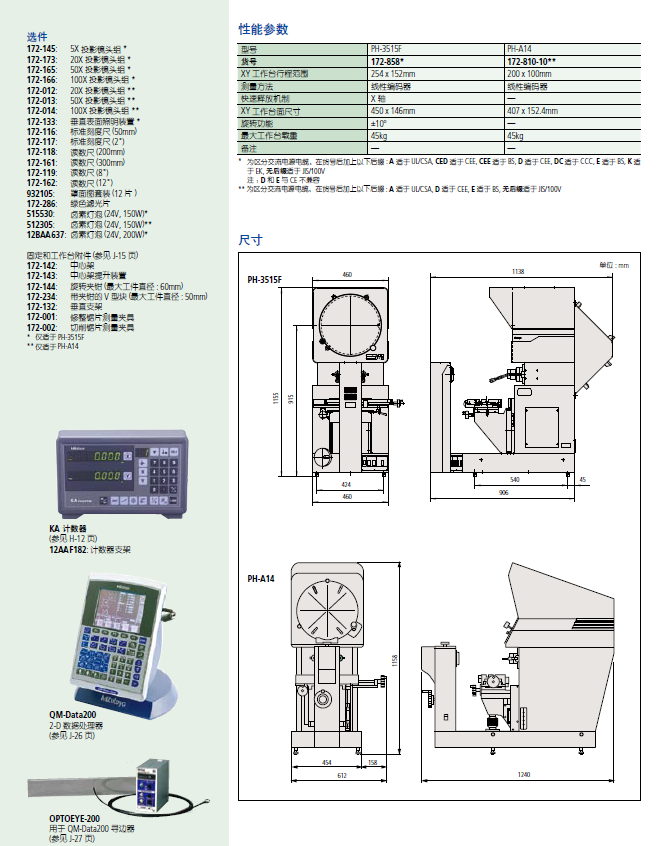

规格
※1:PH-A14使用的光源(24V 150W)为常见的透射照明和表面照明。亮度调节不可用。
型号 PH-3515F PH-A14 投影图像 正像 倒立倒像 投影屏幕 有效直径 Φ353mm ∮356mm 屏幕材料
磨砂玻璃 屏幕旋转 ±3600(显示为±3700) 角度读数 数显计数器(LED)(ABS/INC模式切换,调零) 游标尺 分辨力 1'或0.010(可切换) 2'(分度值) 机械装置 微调和锁紧 十字线 900(实线) 投影镜头 放大倍率 10X(标准配置),5X(仅限PH-3515F),20X,50X,100X 镜头安装 螺纹安装 倍率精度 透射照明 标称放大率小于±0.1% 反射照明 标称放大率小于±0.15% 照明※1 透射照明 卤素灯泡(24V,150W,500小时)远心光学系统,吸热滤光片,内置冷却风扇 2档(高/低)亮度转换,可与色彩滤光片组合使用 反射照明 卤素灯泡(24V,150W,500小时)可调聚光镜头,吸热滤光片,内置冷却风扇 X/Y计数器分辨力※2 —— 测量范围(X*Y) 254*152mm 200*100mm
※2:XY计数器不内置到PH-3515F和PH-A14主机中。
