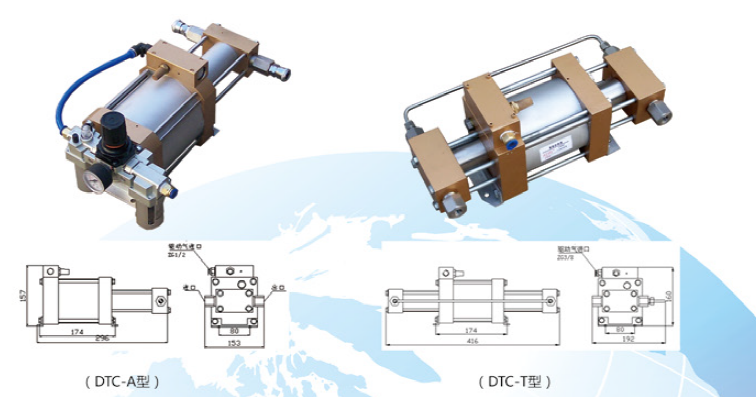

DTC-A(T)系列气体增压泵
产品介绍
压力达320bar(4640psi)
DCT系列气泵是微型单驱动头单作用泵，可充氮气、空气及大部分气体介质，泵体采用优质铝合金和不锈钢缸体柱塞，驱动缸径100mm，具有结构紧凑、重量轻、坚固耐用等特点。所有DTC系列泵根据使用加压介质的不同采用相应材料密封件。适用于安装空间有限、流量小、体积小、重量轻的工作场所。
DTC-A(T)系列气体增压泵参数表
型号 | 增压比 | 最小气体入口压力PA(bar) | 最大气体入口压力PA(bar) | 最大允许出口压力PB(bar) | 气体出口压力计算公式PB | 气体入口尺寸 | 气体出口尺寸 | 最大流量L/min@PL=6bar |
DTC02 | 2:1 | 1 | 16 | 16 | 2PL | ZG1/2 | ZG1/2 | 824@PA=6 |
DTC04 | 4:1 | 1 | 32 | 32 | 4PL | ZG1/2 | ZG1/2 | 570@PA=6 |
DTC06 | 6:1 | 1 | 48 | 48 | 6PL | ZG3/8 | ZG3/8 | 332@PA=8 |
DTC10 | 10:1 | 1 | 80 | 80 | 10PL | ZG1/4 | ZG1/4 | 196@PA=20 |
DTC15 | 15:1 | 1 | 120 | 120 | 15PL | ZG1/4 | ZG1/4 | 128@PA=20 |
DTC25 | 25:1 | 1 | 200 | 200 | 25PL | ZG1/4 | ZG1/4 | 83@PA=20 |
DTC40 | 40:1 | 1 | 320 | 320 | 40PL | ZG1/4 | ZG1/4 | 75@PA=20 |
*出口压力为驱动气压为8bar时的压力。
以上性能基于驱动气压6bar。
驱动气体压力为7bar时流量大约之6bar增大15%。
驱动气体压力为5bar时流量大约之6bar减少15%。
