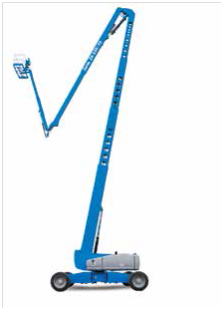

ZX-135/70
产品介绍
ZX-135/70
型号 | ZX-135/70 | |
尺寸 | 英制 | 公制 |
最大工作高度 | 141英尺 | 43.15米 |
最大平台高度 | 135英尺 | 41.15米 |
最大水平延伸-辅臂伸出 | 59英尺2英寸 | 18.03米 |
最大水平延伸-辅臂缩回 | 69英尺9英寸 | 21.26米 |
最大跨越净空-辅臂伸出 | 75英尺6英寸 | 23.01米 |
最大跨越净空-辅臂缩回 | 32英尺6英尺 | 9.91米 |
地下延伸 | 19英尺3英寸 | 5.87米 |
平台长度-8英尺/6英尺型号 | 3英尺/2英尺6英寸 | 0.91米/0.76米 |
平台宽度-8英尺/6英尺相互 | 8英尺/6英尺 | 2.44米/1.83米 |
贮藏高度 | 10英尺1.5英尺 | 3.09米 |
贮藏长度 | 42英尺5英寸 | 12.93米 |
宽度-车轴扩张 | 16英尺6英寸 | 5.03米 |
宽度-车轴收起 | 8英尺2英寸 | 2.49米 |
轴距-车轴扩张 | 15英尺6英寸 | 4.72米 |
轴距-车轴收起 | 16英尺6英寸 | 5.03米 |
离地间隙-中心 | 1英尺3英寸 | 0.38米 |
性能 | ||
承载能力 | 600磅 | 272公斤 |
平台旋转 | 1600 | 1600 |
短臂垂直旋转 | 1100 | |
旋转转台 | 3600连续的 | |
转台尾摆-车轴扩张辅臂升起 | 1英尺1英寸 | 0.33米 |
转台尾摆-辅臂降下 | 13英尺2英寸 | 4.03米 |
驱动速度-贮藏 | 3.0英里/小时 | 4.8公里/小时 |
驱动速度-上升 | 0.68英里/小时 | 1.1公里/小时 |
上升速度至最高 | 96秒 | 96秒 |
爬坡能力-贮藏 | 45% | 45% |
转向半径-车轴伸展-内侧 | 9英尺11英寸 | 3.02米 |
转向半径-车轴收起-内侧 | 20英尺7英寸 | 6.27米 |
转向半径-车轴伸展-外侧 | 24英尺1英寸 | 7.34米 |
转向半径-车轴收起-外侧 | 28英尺1英寸 | 8.56米 |
控制 | 12V直流比例控制 | |
轮胎 | 445/65 D22.5 18层级泡沫填充 | |
动力 | ||
动力源 | Deutz 柴油TD 2011 4i缸涡轮增压柴油机74马力（55千瓦） Perkins 柴油1104D-44T4缸涡轮增压柴油机74马力（55千瓦） | |
辅助动力单元 | 12V直流 | |
液压箱容量 | 65加仑 | 246.1升 |
燃油箱容量 | 40加仑 | 151.4升 |
噪音&振动等级 | ||
声压等级（地面控制） | 85分贝 | 85分贝 |
声压等级（平台控制） | 74分贝 | 74分贝 |
振动 | <8英尺2英寸/S2 | <2.5米/S2 |
重量 | ||
45200磅 | 20502公斤 | |
符合标准
EU Directives: 2006/42/EC - Machinery（harmonizedstandard EN280:2001+A2:2009）; 2004/108/EC（EMC）;
2000/14/EC（Outdoor Noise）GB/T 25849
*公制工作高度是平台高度加2米，英制是平台高度加6英尺
**在上升模式（平台上升），机器被设计成只能在坚固的，平坦的地面上操作
***爬坡能力适用于斜坡上行驶，有关斜坡等级参阅操作手册
****重量根据选项和所在国的标准而不同
性能
• X型可扩张车轴
• 12至20英尺（3.66米至6.10米）可伸缩短臂
• 自动调平平台
• 液压旋转平台
• 指拇摇杆转向
• 全比例手柄控制
• 随机诊断和发动机监控显示器
• 液压油冷却器
• 行驶确认
• AC电源线至工作平台
• 喇叭
• 计时器
• 倾斜警报
• 下降、移动和行走警报
• 闪光标灯
• 360°连续的转台旋转
• 四轮大角度转向
• 四种转向模式：前，后，蟹行和斜行
• 四轮刹车
• 全时正牵引四轮驱动
• 可调节脚踏开关断开时间
• 双速行走马达
• 设备可设置控制器限定高度为91英尺（27.74米）
• 发动机状态显示
• 通过CE认证的负载传感系统
动力
• 12伏直流辅助电源
• 发动机保护组件
• 进气预热器（Deutz发动机）
• 旋出式发动机托盘
平台选项
• 钢质8英尺（2.44米）（标准配置）
• 钢质6英尺（1.83米）
• 钢质8英尺（2.44米）三向入口
短臂
• 12至20英尺（3.66米至6.10米）的可伸缩短臂
动力选项
• Deutz涡轮增压柴油74马力（55千瓦）
• Perkins涡轮增压柴油74马力（55千瓦）
驱动/转向
• 四轮驱动（标准配置）
• 四轮转向（标准配置）
轮胎
• 超宽粗糙地面泡沫充填轮胎（标准配置）
• 实心粗糙地面轮胎（可选配置）
性能选项
• 平台防挤压护栏
• 空气管通到平台
• A C电源线连接至平台（包括插头、插座、漏电切断保护）
• 工作灯组件（2个安装于底盘；2个安装于平台上）
• 双轴手柄转向
• 焊接线连接至平台(1)
• 生物可降解液压油(2)
• 航空器防护组件(1,2)
• 基本抗恶劣环境组件(2)（包括油缸保护套，臂杆防尘组件，地面和平台控制箱盒盖）
• 豪华抗恶劣环境组件(2)（包括油缸保护套，臂杆防尘组件，地面和平台控制箱盒盖，回转中心保护罩，回转齿圈保护罩，发动机空气预滤器
• GPS跟踪系统(3)（GPS模块提供机器定位和工作信息）
• 可锁定的平台控制盒盖
• 工具托盘
• 工作员防护报警系统（OPA）
• 操作员防护构件（OPS）
动力选项
• Deutz V-Belt 发电机组件（110V-220V）(1)
• 发动机空气预滤组件(2)
• 柴油催化净化消声器(1,2)
• 发动机空气预滤组件(2)
• 低温切断模块
• 发动机加热器(1)
(1) 仅供可选择型号，请与你所在地的吉尼分公司进一步咨询详细
信息
(2) 仅适用于工厂提供的零部件选项
(3) 包括最初二年的订购
