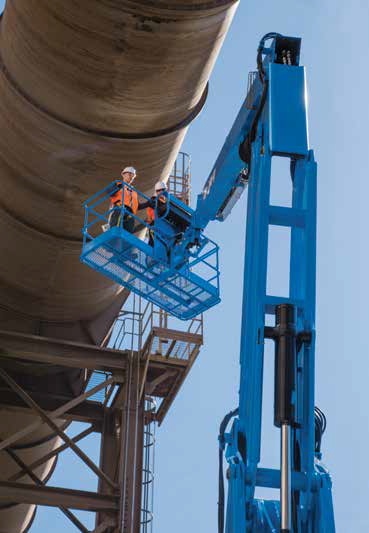

Z-80/60
产品介绍
Z-80/60
型号 | Z-80/60 | |
尺寸 | 英制 | 公制 |
最大工作高度 | 84英尺 | 25.60米 |
最大平台高度 | 78英尺 | 23.77米 |
最大水平延伸 | 60英尺 | 18.29米 |
最大跨越净空 | 29英尺 | 8.83米 |
地面下延伸深度 | 15英尺10英寸 | 4.83米 |
平台长度-8英尺/6英尺型号 | 3英尺/2英尺6英寸 | 0.91米/0.76米 |
平台宽度-8英尺/6英尺相互 | 8英尺/6英尺 | 2.44米/1.83米 |
贮藏高度 | 9英尺10英尺 | 3.00米 |
贮藏长度 | 37英尺 | 11.27米 |
运输长度 | 37英尺 | 11.27米 |
宽度 | 8英尺2英寸 | 2.49米 |
轴距 | 9英尺4英寸 | 2.85米 |
离地间隙-中心 | 12英寸 | 0.30米 |
性能 | ||
承载能力 | 500磅 | 227公斤 |
平台旋转 | 1600 | 1600 |
短臂垂直旋转 | 1350 | |
旋转转台 | 3600连续的 | |
转台尾摆-臂杆升起 | 3英尺10英寸 | 1.17米 |
转台尾摆-臂杆放下 | 7英尺4英寸 | 2.24米 |
驱动速度-贮藏 | 3.0英里/小时 | 4.8公里/小时 |
驱动速度-上升 | 0.68英里/小时 | 1.1公里/小时 |
全部高度的上升速度 | 88秒 | 88秒 |
爬坡能力-贮藏-两轮驱动 | 30% | 30% |
爬坡能力-贮藏-四轮驱动 | 45% | 45% |
转向半径-两轮转向-内侧 | 14英尺6英寸 | 4.42米 |
转向半径-两轮转向-外侧 | 24英尺6英寸 | 7.47米 |
转向半径-四轮转向-内侧 | 7英尺 | 2.13米 |
转向半径-四轮转向-外侧 | 15英尺 | 4.57米 |
控制 | 12V直流比例控制 | |
轮胎 | 18-625 NHS | |
动力 | ||
动力源 | Deutz TD 2011 4缸柴油机74马力(55千瓦) Perkins 804D-33 4缸柴油机63马力(47千瓦) | |
辅助动力单元 | 12V直流 | |
液压箱容量 | 45加仑 | 132.55升 |
燃油箱容量-柴油 | 35加仑 | 132.5升 |
燃油箱容量-汽油/液化气 | 30加仑 | 113.6升 |
噪音&振动等级 | ||
声压等级(地面控制) | <85分贝 | <85分贝 |
声压等级(平台控制) | <74分贝 | <74分贝 |
振动 | <8英尺2英寸/S2 | <2.5米/S2 |
重量 | ||
两轮转向 | 35900磅 | 16284公斤 |
四轮转向 | 37500磅 | 17010公斤 |
符合标准
EU Directives: 2006/42/EC - Machinery(harmonized
standard EN280:2001+A2:2009); 2004/108/EC(EMC);
2000/14/EC(Outdoor Noise)GB/T 25849
*公制工作高度是平台高度加2米,英制是平台高度加6英尺
**在上升模式(平台上升),机器被设计成只能在坚固的,平坦的地面上操作
***爬坡能力适用于斜坡上行驶,有关斜坡等级参阅操作手册
****重量根据选项和所在国的标准而不同
性能
• 6英尺(1.83米)的短臂带135°的工作范围
• 自动调平平台
• 液压旋转平台
• 全比例手柄控制
• 指拇摇杆转向
• 随机诊断功能
• 液压油冷却器
• 行驶确认
• AC电源线至工作台
• 喇叭
• 计时器
• 倾斜警报
• 下降和移动警报
• 闪光标灯
• 360°连续的转台旋转
• 可锁定转台侧盖
• 全时正牵引驱动
• 双速行走马达
• 四轮转向模式:前轮,后轮,蟹行和斜行
• 设备可设置控制器限定高度为70英尺
• 通过CE认证的负载传感系统
动力
• 12伏直流辅助电源
• 发动机防再启动保护
• 自动发动机故障熄火
• 发动机监控显示
• 双电池
• 发动机状态显示
平台选项
• 钢质8英尺(2.44米)(标准配置)
• 钢质6英尺(1.83米)
• 钢质8英尺(2.44米)三向入口
短臂
• 6英尺(1.83米)的短臂
发动机选项
• Deutz柴油74马力(55千瓦)
• Perkins柴油机63马力(47千瓦)
驱动/转向选项
• 四轮驱动/四轮转向(标准配置)
• 四轮驱动/两轮转向(标准配置)
• 两轮驱动/两轮转向
车轴
• 摆动车轴
轮胎选项
• 粗糙地面泡沫充填轮胎(标准配置)
• 粗糙地面无印痕泡沫充填轮胎
性能选项
• 平台防挤压护栏
• 空气管至工作平台(2)
• 焊接线通至工作平台
• A C电源线连接至平台(包括插头、插座、漏电切断保护)
• 工作灯组件(2个安装于底盘;2个安装于平台上)
• 双轴手柄转向
• 生物可降解液压油(2)
• 航空器防护组件(1,2)
• 基本抗恶劣环境组件(2)(包括油缸保护套,臂杆防尘组件,地面和平台控制盒盖)
• 豪华抗恶劣环境组件(1,2)(包括油缸保护套,臂杆防尘组件,地面和平台控制箱盒盖,回转中心保护罩,回转齿圈保护罩,发动机空气预滤器
• GPS跟踪系统(3)(GPS模块提供机器定位和工作信息)
• 可锁定的平台控制盒盖
• 工具托盘
• 工作员防护报警系统(OPA)
• 操作员防护构件(OPS)
动力选项
• 交流发电机组件(110伏/60赫兹-220伏/50赫兹,3000瓦)(2)
• 液压MTE发动机组件(110V/120V-220V/240V)
• Deutz V-Belt 发电机组件(110V-220V)(1)
• 发动机空气预滤组件(2)
• 催化净化消声器(2)
• 发动机空气预滤组件(2)
• 发动机加热器(1)
(1) 仅供可选择型号,请与你所在地的吉尼分公司进一步咨询详细
信息
(2) 仅适用于工厂提供的零部件选项
(3) 包括最初二年的订购
