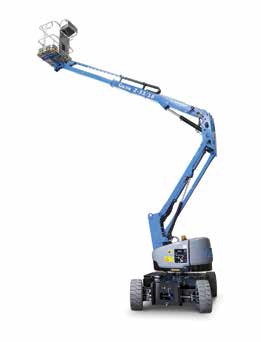

Z-60/37DC & Z-60/37FE
产品介绍
Z-60/37DC & Z-60/37FE
型号 | Z-60/37DC&Z-60/37FE | |
尺寸 | 英制 | 公制 |
最大工作高度 | 65英尺7英寸 | 20米 |
最大平台高度 | 59英尺7英寸 | 18米 |
最大水平延伸 | 36英尺7英寸 | 11.15米 |
最大跨越净空 | 24英尺3英寸 | 7.39米 |
平台长度-8英尺/6英尺型号 | 3英尺/2英尺6英寸 | 0.91米/0.76米 |
平台宽度-8英尺/6英尺相互 | 8英尺/6英尺 | 2.44米/1.83米 |
贮藏高度 | 8英尺4英尺 | 2.54米 |
运输高度(短臂折回) | 8英尺7英寸 | 2.62米 |
贮藏长度 | 26英尺9英寸 | 8.15米 |
运输长度(短臂折回) | 20英尺8英寸 | 6.3米 |
宽度 | 8英尺2英寸 | 2.49米 |
轴距 | 8英尺2英寸 | 2.49米 |
离地间隙-中心 | 1英尺1英寸 | 0.33米 |
性能 | ||
承载能力 | 500磅 | 227公斤 |
平台旋转 | 1600 | 1600 |
短臂垂直旋转 | 1350 | |
旋转转台 | 3550非连续的 | |
转台尾摆-升起 | 1英尺11英寸 | 0.58米 |
转台尾摆-下降 | 2英尺8英寸 | 0.81米 |
驱动速度-贮藏 | 4.0英里/小时 | 6.44公里/小时 |
驱动速度-上升 | 0.68英里/小时 | 1.1公里/小时 |
爬坡能力-贮藏-四轮驱动 | 45% | |
转向半径-内侧 | 8英尺3英寸 | 2.51米 |
转向半径-外侧 | 18英尺8英寸 | 5.69米 |
控制 | 24V直流比例控制 | |
轮胎 | 355/55 D625,14 Ply | |
动力 | ||
驱动系统 | 34V 3-Phase AC | 34V 3-Phase AC |
动力源 | 48伏直流(8个6V电池) 390安容量(DC型号标配FLA电池) 415安容量(FE型号标配AGM电池) 24.8马力(18.5千瓦)Kubota D1105 T4f柴油发动机(仅限于FE型号) | |
辅助动力单元 | 12V直流 | |
液压箱容量 | 18加仑 | 68.13升 |
燃油箱容量-柴油 | 17加仑 | 64.35升 |
重量 | ||
Z-60/37DC | 16600磅 | 7530公斤 |
Z-60/37FE | 17100磅 | 7756公斤 |
符合标准 ANSI A92.5, CSA B354.4, EN 280, AS 1418.10
*公制工作高度是平台高度加2米,英制是平台高度加6英尺
**在上升模式(平台上升),机器被设计成只能在坚固的,平坦的地面上操作
***爬坡能力适用于斜坡上行驶,有关斜坡分级参阅操作手册
****重量根据选项和所在国的标准而不同
性能
• 5英尺(1.52米)短臂135°的工作范围
• 蓄电池充电指示数字计时器
• 错误诊断显示器
• 四轮AC电动驱动系统
• 高效变速液压组件
• 自动调平平台
• 液压旋转平台
• 比例控制手柄
• 行驶确认
• AC 电源线至工作台
• 喇叭
• 计时器
• 倾斜警报
• 下降和移动警报
• 355°非连续的转台旋转
• 可锁定转台罩壳
• 全时正牵引驱动
• 远程信息处理连接器
动力
• 48伏蓄电池组(390Ah DC 型号标配有FLA电池)
• 48伏蓄电池组(415Ah FE 型号标配有AGM电池)
• 12V DC辅助电源
• 25A回温智能充电系统
• 电池充电显示器
• 低电压自动切断系统
平台选项
• 钢质6英尺(1.83米)标准配置侧置门双进口
• 钢质8英尺(2.44米)三入口式
短臂
• 5英尺(1.52米)的短臂
发动机选项
• 24.8马力(18.5千瓦)Kubota T4 柴油机
驱动/转向选项
• 四轮电动驱动AC(标配)
车轴
• 摆动车轴(标配于四轮驱动)
轮胎选项
• 粗糙地面泡沫充填轮胎(标准配置于FE型号)
• 粗糙地面无痕泡沫填充轮胎(标配于DC型号)
性能选项
• 半网状嵌入式平台
• 平台顶端辅助护杠
• 空气管至工作平台
• 生物可降解液压油
• 基本抗恶劣环境组件
• 航空器防护组件(仅适用于6英尺平台)
• 拇指摇杆转向
• 工具托盘
• 管支架(一对)*
• 报警组件
• 面板支架组件
• 可锁定的工作台控制盒盖
• 拖车组件
• 工作和行驶灯组件
• 操作员防护构件 (OPS)*
• 闪光灯
• 工作员防护报警系统(OPA)
• 防坠落套件*
动力选项
• 2000 瓦 120 伏AC 功率变换器
• 冷启动组件
• 柴油催化净化消声器(仅适用于FE 型号)
