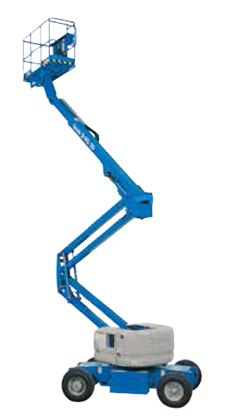

Z-45/25 & Z-45/25J DC/Bi-Energy
产品介绍
Z-45/25 & Z-45/25J DC/Bi-Energy
型号 | Z-45/25 DC&BI | Z-45/25JDC&BI | ||
尺寸 | 英制 | 公制 | 英制 | 公制 |
最大工作高度 | 51英尺6英寸 | 15.87米 | 51英尺9英寸 | 15.94米 |
最大平台高度 | 45英尺6英寸 | 13.87米 | 45英尺9英寸 | 13.94米 |
最大水平延伸 | 25英尺 | 7.62米 | 25英尺1英寸 | 7.65米 |
最大跨越净空 | 23英尺1英寸 | 7.04米 | 23英尺1英寸 | 7.04米 |
平台长度 | 2英尺6英寸 | 0.76米 | 2英尺6英寸 | 0.76米 |
平台宽度 | 6英尺 | 1.83米 | 6英尺 | 1.83米 |
贮藏高度 | 6英尺6.5英寸 | 2.00米 | 6英尺6.5英寸 | 2.00米 |
贮藏长度 | 18英尺3英寸 | 5.56米 | 22英尺5英寸 | 6.83米 |
宽度 | 5英尺10.3英寸 | 1.79米 | 5英尺10.3英寸 | 1.79米 |
轴距 | 6英尺8英寸 | 2.03米 | 6英尺8英寸 | 2.03米 |
离地间隙-中心 | 9.5英寸 | 0.24米 | 9.5英寸 | 0.24米 |
性能 | ||||
承载能力 | 500磅 | 227公斤 | 500磅 | 227公斤 |
平台旋转 | 1800 | 1800 | 1800 | 1800 |
短臂垂直旋转 | --- | --- | 1350 | 1350 |
旋转转台 | 3550非连续的 | 3550非连续的 | ||
转台尾摆 | 0 | 0 | 0 | 0 |
驱动速度-贮藏 | 3.0英里/小时 | 4.8公里/小时 | 3.0英里/小时 | 4.8公里/小时 |
驱动速度-上升 | 0.61英里/小时 | 1.0公里/小时 | 0.61英里/小时 | 1.0公里/小时 |
爬坡能力-贮藏 | 30% | 30% | 30% | 30% |
转向半径-内侧 | 6英尺 | 1.83米 | 6英尺 | 1.83米 |
转向半径-外侧 | 14英尺 | 4.27米 | 14英尺 | 4.27米 |
控制 | 24V直流比例控制 | 24V直流比例控制 | ||
轮胎 | 9*14.5英寸 | 0.23*0.37米 | 9*14.5英寸 | 0.23*0.37米 |
动力 | ||||
动力源-直流 | 48伏直流（8个6伏电池，350安时容量） | |||
动力源-双能源 | 48伏直流（8个6伏电池，350安时容量）kubota 13.3马力（9.9千瓦）柴油机驱动的交流发电机 | |||
辅助动力单元 | 24伏直流 | 24伏直流 | ||
液压箱容量 | 8加仑 | 30.3升 | 8加仑 | 30.3升 |
燃油箱容量 | 9加仑 | 34.1升 | 9加仑 | 34.1升 |
噪音&振动等级 | ||||
声压等级（地面控制） | 70分贝(DC) | 78分贝(BI) | 70分贝(DC) | 78分贝(BI) |
声压等级（平台控制） | 70分贝(DC) | 78分贝(BI) | 70分贝(DC) | 78分贝(BI) |
振动 | <8英尺2英寸/S2 | <2.5米/S2 | <8英尺2英寸/S2 | <2.5米/S2 |
重量 | ||||
直流电 | 15350磅 | 6963公斤 | 16300磅 | 7394公斤 |
双能源 | 15850磅 | 7190公斤 | 16800磅 | 7620公斤 |
符合标准
EU Directives: 2006/42/EC - Machinery（harmonized standard
EN280:2001+A2:2009）; 2004/108/EC（EMC）; 2000/14/EC（Outdoor Noise）GB/T 25849
*公制工作高度是平台高度加2米，英制是平台高度加6英尺
**在上升模式（平台上升），机器被设计成只能在坚固的，平坦的地面上操作
***爬坡能力适用于斜坡上行驶，有关斜坡等级参阅操作手册
****重量根据选项和所在国的标准而不同
性能
• 自动调平平台
• 液压旋转平台
• 全比例手柄控制
• 拇指摇杆转向
• 行驶确认
• AC电源线至工作平台
• 喇叭
• 计时器
• 倾斜警报
• 下降和移动警报
• 闪光标灯
• 355度非连续的转台旋转
• 零尾摆
• 通过CE认证的负载传感系统
动力
• 48伏深循环蓄电池组
• 24伏直流辅助电源
• 随机13.3马力（9.9千瓦）Kubota Tier IV排放标准发动机驱动直流发电机（仅限双能源型号）
• 电池电量显示器
• 通用型30安培蓄电池智能充电器
• 电池低电量中断操作
平台选项
• 钢质6英尺（1.83米）（标准型）
• 钢制3英尺10英寸（1.17米）（选项）
• 钢制6英尺（1.83米）三向入口（选项）
短臂选项
• 无短臂
• 5英尺（1.52米）的短臂
动力
• 48伏直流（8个6伏350安时的电池）
驱动
• 两轮驱动
轮胎选项
• 工业用泡沫充填轮胎（标准型）
• 工业用无印痕泡沫充填轮胎
性能
• 平台顶端辅助护杆
• 空气管至工作平台
• AC电源线连接至平台（包括插头、插座、漏电
切断保护）
• 工作灯组件（2个安装于底盘；2个安装于平台上）
• 生物降解液压油(1)
• 抗恶劣环境组件(1)（包括油缸保护套，臂杆防尘组件，地面和平台控制盒盖）
• 航空器防护组件* (1,3) （仅供于短臂型号）
• 倾斜切断选项
• GPS跟踪系统(4)（GPS模块提供机器定位和工作信息）
• 可锁定的工作台控制盒盖
• 工具托盘
• 操作员防护构件 （OPS）
• 工作员防护报警系统（OPA）
动力
• AGM免维护蓄电池(1)
• 柴油催化消声器(1)（仅限双能源）
• 发动机加热器选项（仅限双能源）
(1) 仅适用于工厂提供的零部件选项
(2) 不适用于三入口式平台
(3) 降低工作平台承重能力至440 磅（1,996 公斤）
(4) 包括最初二年的订购
