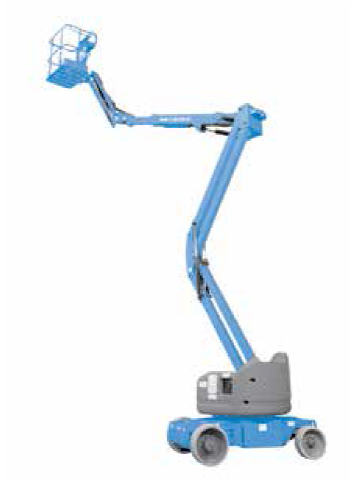

Z-40/23N & Z-40/23N RJ
产品介绍
Z-40/23N & Z-40/23N RJ
型号 | Z-40/23N | Z-40/23N RJ | ||
尺寸 | 英制 | 公制 | 英制 | 公制 |
最大工作高度 | 46英尺5英寸 | 14.32米 | 46英尺5英寸 | 14.32米 |
最大平台高度 | 40英尺5英寸 | 12.32米 | 40英尺5英寸 | 12.32米 |
最大水平延伸 | 22英尺8英寸 | 6.91米 | 22英尺8英寸 | 6.91米 |
最大跨越净空 | 21英尺3英寸 | 6.48米 | 21英尺3英寸 | 6.48米 |
平台长度 | 2英尺6英寸 | 0.76米 | 2英尺6英寸 | 0.76米 |
平台宽度 | 4英尺8英寸 | 1.42米 | 3英尺10英寸 | 1.17米 |
贮藏高度 | 6英尺6.5英寸 | 2.00米 | 6英尺9英寸 | 2.06米 |
贮藏长度 | 21英尺5英寸 | 6.53米 | 21英尺5英寸 | 6.53米 |
宽度 | 4英尺11英寸 | 1.50米 | 4英尺11英寸 | 1.50米 |
轴距 | 6英尺5英寸 | 1.96米 | 6英尺5英寸 | 1.96米 |
离地间隙-中心 | 9.5英寸 | 0.24米 | 9.5英寸 | 0.24米 |
性能 | ||||
承载能力 | 500磅 | 227公斤 | 500磅 | 227公斤 |
平台旋转 | 1800 | 1800 | 1800 | 1800 |
短臂垂直旋转 | 1280 | 1280 | 1280 | 1280 |
短臂水平旋转 | --- | 1800 | 1800 | |
旋转转台 | 3550非连续的 | 3550非连续的 | ||
转台尾摆 | 5英寸 | 0.13米 | 5英寸 | 0.13米 |
驱动速度-贮藏 | 4.5英里/小时 | 7.2公里/小时 | 4.5英里/小时 | 7.2公里/小时 |
驱动速度-上升 | 0.68英里/小时 | 1.1公里/小时 | 0.68英里/小时 | 1.1公里/小时 |
爬坡能力-贮藏 | 30% | 30% | 30% | 30% |
转向半径-内侧 | 2英尺11英寸 | 0.87米 | 2英尺11英寸 | 0.87米 |
转向半径-外侧 | 10英尺6英寸 | 3.20米 | 10英尺6英寸 | 3.20米 |
控制 | 24V直流比例控制 | 24V直流比例控制 | ||
轮胎-前 | 22*7*17.75英寸 | 0.56*0.18*0.45米 | 22*7*17.75英寸 | 0.56*0.18*0.45米 |
轮胎-后 | 25.6*7英寸 | 0.64*0.18米 | 25.6*7英寸 | 0.64*0.18米 |
动力 | ||||
动力源 | 48伏直流(8个6伏电池,350安时容量) | 48伏直流(8个6伏电池,350安时容量) | ||
驱动系统 | 24伏三相交流 | 24伏三相交流 | ||
辅助动力单元 | 24伏直流 | 24伏直流 | ||
液压箱容量 | 8加仑 | 30.3升 | 8加仑 | 30.3升 |
噪音&振动等级 | ||||
声压等级(地面控制) | <70分贝 | <70分贝 | <70分贝 | <70分贝 |
声压等级(平台控制) | <80分贝 | <80分贝 | <80分贝 | <80分贝 |
振动 | <8英尺2英寸/S2 | <2.5米/S2 | <8英尺2英寸/S2 | <2.5米/S2 |
重量 | ||||
15230磅 | 6908公斤 | 15300磅 | 6940公斤 |
符合标准
EU Directives: 2006/42/EC - Machinery(harmonized standard
EN280:2001+A2:2009); 2004/108/EC(EMC); 2000/14/EC(Outdoor Noise)GB/T 25849
*公制工作高度是平台高度加2米,英制是平台高度加6英尺
**在上升模式(平台上升),机器被设计成只能在坚固的,平坦的地面上操作
***爬坡能力适用于斜坡上行驶,有关斜坡等级参阅操作手册
****重量根据选项和所在国的标准而不同
性能
• 4英尺11英寸(1.50米)车宽
• 2英尺11英寸(0.87米)内转向半径
• 4英尺(1.22米)的短臂有128°工作范围
• 自动调平平台
• 液压旋转平台
• 全比例手柄控制
• 拇指摇杆转向
• 行驶确认
• AC电源线至工作平台
• 喇叭
• 计时器
• 倾斜报警
• 下降和移动警报
• 闪光标灯
• 液压滤芯状态指示
• 355度不连续转台旋转
• 高效可变速液压动力单元
• 交流电驱动系统
• 牵引控制
• 随机易读诊断系统
• 零尾摆
• 通过CE认证的负载传感系统
动力
• 48伏直流深循环电池
• 24伏直流辅助动力
• 通用型30安培蓄电池智能充电器
• 电池电量显示器
• 电池低电量中断操作
平台选项
• 钢质4英尺8英寸(1.42米)(仅Z40N)
• 钢质3英尺10英寸(1.17米)
短臂选项
• 4英尺(1.22米)的短臂
• 4英尺(1.22米)水平旋转短臂
动力
• 48伏直流(8个6伏350安时电池)
驱动
• 两轮交流电驱动
轮胎
• 实心橡胶无印痕轮胎
性能
• 空气管至工作平台
• A C电源线连接至平台(包括插头、插座、漏电切断保护)
• 工作灯组件(2个安装于底盘;2个安装于平台上)
• 抗恶劣环境组件(1)(包括油缸保护套,臂杆防尘组件,地面和平台控制盒盖)
• 生物可降解液压油(1)
• 倾斜切断选项
• GPS跟踪系统(2)(GPS模块提供机器定位和工作信息)
• 可锁定的工作台控制盒盖
• 工具托盘
• 工作员防护报警系统(OPA)
动力
• AGM免维护蓄电池
