Z-34/22 DC & Bi-Energy
产品介绍

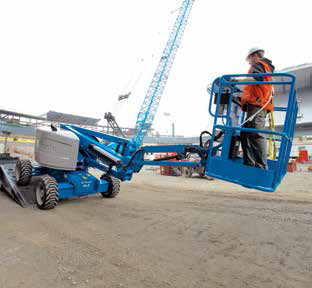

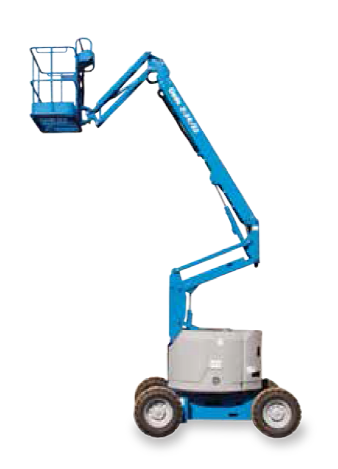

Z-34/22 DC & Bi-Energy
型号 | Z-34/22 DC | Z-34/22 Bi-Energy | ||
尺寸 | 英制 | 公制 | 英制 | 公制 |
最大工作高度 | 40英尺6英寸 | 12.52米 | 40英尺6英寸 | 12.52米 |
最大平台高度 | 34英尺6英寸 | 10.52米 | 34英尺6英寸 | 10.52米 |
最大水平延伸 | 22英尺3英寸 | 6.78米 | 22英尺3英寸 | 6.78米 |
最大跨越净空 | 15英尺 | 4.57米 | 15英尺 | 4.57米 |
平台长度 | 2英尺6英寸 | 0.76米 | 2英尺6英寸 | 0.76米 |
平台宽度 | 4英尺8英寸 | 1.42米 | 4英尺8英寸 | 1.42米 |
贮藏高度 | 6英尺6.5英寸 | 2.00米 | 6英尺6.5英寸 | 2.00米 |
贮藏长度 | 18英尺6英寸 | 5.64米 | 18英尺6英寸 | 5.64米 |
存储高度 | 7英尺5英寸 | 2.26米 | 7英尺5英寸 | 2.26米 |
存储长度 | 13英尺5英寸 | 4.08米 | 13英尺5英寸 | 4.08米 |
宽度 | 5英尺8英寸 | 1.73米 | 5英尺8英寸 | 1.73米 |
轴距 | 6英尺2英寸 | 1.88米 | 6英尺2英寸 | 1.88米 |
离地间隙-中心 | 6英寸 | 0.15米 | 6英寸 | 0.15米 |
性能 | ||||
承载能力 | 500磅 | 227公斤 | 500磅 | 227公斤 |
平台旋转 | 1800 | 1800 | 1800 | 1800 |
短臂垂直旋转 | 1390 | 1390 | 1390 | 1390 |
旋转转台 | 3550非连续的 | 3550非连续的 | ||
转台尾摆 | 0 | 0 | ||
驱动速度-贮藏 | 4.0英里/小时 | 6.4公里/小时 | 4.0英里/小时 | 6.4公里/小时 |
驱动速度-上升 | 0.68英里/小时 | 1.1公里/小时 | 0.68英里/小时 | 1.1公里/小时 |
爬坡能力-贮藏 | 30% | 30% | 30% | 30% |
转向半径-内侧 | 5英尺9英寸 | 1.75米 | 5英尺9英寸 | 1.75米 |
转向半径-外侧 | 13英尺1英寸 | 4米 | 13英尺1英寸 | 4米 |
控制 | 24V直流比例控制 | 24V直流比例控制 | ||
轮胎-充气 | 9*14.5英寸 | 0.23*0.37米 | 9*14.5英寸 | 0.23*0.37米 |
动力 | ||||
动力源 | 48V直流(8个6V电池,315安时容量) | 48V直流(8个6V电池,315安时容量) Kubota 13.3马力(9.9千瓦)柴油机驱动的发电机 | ||
辅助动力单元 | 24V直流 | 24V直流 | ||
液压箱容量 | 4加仑 | 15.1升 | 4加仑 | 15.1升 |
燃油箱容量 | --- | --- | 9加仑 | 35.2升 |
噪音&振动等级 | ||||
声压等级(地面控制) | <70分贝 | <70分贝 | <70分贝 | <70分贝 |
声压等级(平台控制) | <70分贝 | <70分贝 | <70分贝 | <70分贝 |
振动 | <8英尺2英寸/S2 | <2.5米/S2 | <8英尺2英寸/S2 | <2.5米/S2 |
重量 | ||||
11000磅 | 4990公斤 | 12000磅 | 5443公斤 |
符合标准
EU Directives: 2006/42/EC - Machinery(harmonized standard
EN280:2001+A2:2009); 2004/108/EC(EMC); 2000/14/EC(Outdoor Noise)GB/T 25849
*公制工作高度是平台高度加2米,英制是平台高度加6英尺
**在上升模式(平台上升),机器被设计成只能在坚固的,平坦的地面上操作
***爬坡能力适用于斜坡上行驶,有关斜坡等级参阅操作手册
****重量根据选项和所在国的标准而不同
性能
• 4英尺(1.22米)的短臂带有139°的工作范围
• 自动调平工作平台
• 液压旋转工作平台
• 全比例手柄控制
• 拇指摇杆转向
• 行驶确认
• AC电源线至工作平台
• 喇叭
• 计时器
• 倾斜警报
• 下降和移动警报
• 闪光标灯
• 355度非连续的转台旋转
• 可锁定转台侧盖(只适用双能源)
• 零尾摆
• 通过CE认证的负载传感系统
动力
• 48伏深循环蓄电池组件
• 24伏直流辅助动力
• 随机Tier IV排放标准Kubota 13.3马力(9.9千瓦)提供动力到直流发动机(仅限双能源型号)
• 电池电量显示器
• 通用型30安培蓄电池智能充电器
• 电池低电量中断操作
平台选项
• 钢质4英尺8英寸(1.42米)(标准型)
• 钢质3英尺10英寸(1.17米)
短臂
• 4英尺(1.22米)的短臂
动力
• 48伏直流电源
驱动
• 两轮驱动
轮胎选项
• 工业用泡沫充填轮胎(标准型)
• 工业用无印痕泡沫充填轮胎(DC型号)
性能选项
• 防挤压护栏
• 空气管至工作平台
• AC 电源线连接至平台(包括插头、插座、漏电切断保护)
• 工作灯组件(2 个安装于底盘;2 个安装于平台上)
• 航空器防护组件(1,2)(RJ 型号不可用)
• 生物可降解液压油(2)
• 抗恶劣环境组件(2)(包括油缸保护套,臂杆防尘组件,地面和平台控制盒盖)
• 倾斜切断选项
• GPS 跟踪系统(3)(GPS 模块提供机器定位和工作信息)
• 可锁定的工作台控制盒盖
• 工具托盘
• 工作员防护报警系统(OPA)
动力选项
• AGM免维护蓄电池(2)
• 发动机加热器器(限双能源型号)
(1) 降低工作平台承重能力至440 磅(1,996 公斤)
(2) 仅适用于工厂提供的零部件选项
(3) 包括最初二年的订购
